Brukermanual: Arena-Pakken

Brukermanualen skal bidra til å gjøre deg kjent med, samt få best mulig utbytte av Arena-pakken på telemark-konkurranser og arrangement.

  • «Senter» ZIP-seksjonene er forsynt med glidelås. Ene siden med/andre uten.
  • Banner-seksjonene til sponsortrykk og C-nett er forsynt tilsvarende i begge ender (med/uten lås). Slik unngår du feil når bannere skal festes mellom 2 stk. «senter» ZIP-seksjoner.
  •  Teksten blir speilvendt på ene siden. Når bannerne monteres sammen må du dobbeltsjekke at teksten kommer rett vei.

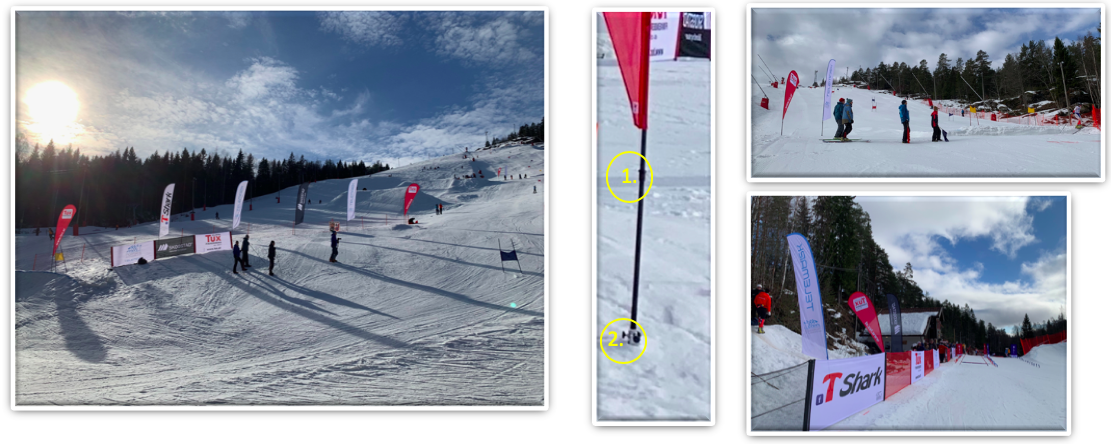

  • Første og siste hull for montering av stolpene må borres med vinkel bort fra banner-rekken. Da er det lettere å få bannerne/nettet til å stå stramt og fint.
  • ZIP-banner og C-nett kommer ferdig festet i fire til seks seksjoners lengde. Sett dem først opp der de skal være. ZIP av/på seksjoner dit de passer best etterpå.



  • Eksempel på plassering av ZIP-banner(e) for sponsorer. Disse er utformet med «Brack-a-way» sammensetning, og kan settes opp i umiddelbar tilknytning til løypen.

  • Eksempel på nødvendig løypetilkomst etter at Arena-pakken er montert (under).

  • Det er et sett med røde og blå mål-flagg, samt et sett røde start-flagg. Disse monteres på vanlige ledd-stolper, eller uleddet port-stolper, som dere selv har. De har også «Brack-a-way» innfesting, i tilfelle noen kjører på dem. Øverst er det innsydd en tverrstang. På bildet (under) ser dere en løsning til målgang i parallell som fungerte bra på en begrenset plass, men som samtidig gir ly for fotosellene.

  • Det er en pakke med røde og blå børster til å markere løypeinndelingen med.

  • Pakkene med beach-flagg består av XL seil- og dråpe-flagg (ca. 5m).
  • Transport-baggene er merket med type sponsor og inneholder en ytre lomme med ferdig montert snø-skrue (skrue, 3 stk. låse bolter, swivel), samt monteringsarm. I baggen ligger det 4stk. flaggstenger (karbon) og flagget.
  • Montering av flaggstengene sammen med flagget er selvforklarende. De fleste flaggene skal være ferdig knyttet nederst. Når flagget er tredd på, strammes det opp og løkken festes til en av krokene nederst på stangen.
  • Du må borre hull i snøen der skruen til flagget skal monteres. Bruk den medfølgende løse «rør-akslingen» til å få skruen helt ned i snøen, før flagget settes på swivelen.
